Titan Graphitguss
Titan-Graphitguss eignet sich für die Herstellung druckfester Gehäuse, großvolumiger Bauteile und anspruchsvoller Formteile aus Titan. Beim Graphitguss wird das Titan unter Vakuum in speziell gefertigte Graphitformen gegossen. Das Verfahren ermöglicht die Herstellung komplexer Bauteilgeometrien und bietet eine interessante Alternative für Anwendungen, bei denen andere Fertigungsverfahren technisch oder wirtschaftlich an ihre Grenzen stoßen.
Form & Technik verfügt über langjährige Erfahrung mit Titan und unterstützt Kunden von der Auswahl des geeigneten Fertigungsverfahrens bis zum fertigen Bauteil.
Graphitguss für anspruchsvolle Titanbauteile
Beim Titan-Graphitguss dienen präzise gefertigte Graphitformen als Gießformen für das Bauteil. Das Gießen unter Vakuum schafft die notwendigen Bedingungen für die Verarbeitung des reaktiven Werkstoffs Titan. Gleichzeitig lassen sich mit dem Verfahren auch größere und komplexe Formteile realisieren.
Typische Anwendungen sind druckfeste Gehäuse, technische Formteile und Bauteile mit größeren Abmessungen. Die Auswahl des geeigneten Gießverfahrens richtet sich dabei nach Bauteilgeometrie, Abmessungen, Stückzahl und den technischen Anforderungen der jeweiligen Anwendung.
Form & Technik begleitet die Umsetzung kundenspezifischer Titanbauteile und verbindet Werkstoffkompetenz mit langjähriger Erfahrung in der Fertigung anspruchsvoller Titan-Komponenten.
Vorteile des Titan-Graphitgusses
Titan-Graphitguss bietet insbesondere bei größeren, komplexen und technisch anspruchsvollen Bauteilen interessante Möglichkeiten. Das Verfahren verbindet die besonderen Eigenschaften von Titan mit einer flexiblen Formgebung im Gussprozess.
- Großvolumige Bauteile
Das Verfahren eignet sich auch für größere Gehäuse, Formteile und Komponenten, die sich mit anderen Gießverfahren nur eingeschränkt realisieren lassen. - Komplexe Geometrien
Graphitformen ermöglichen die Herstellung anspruchsvoller Bauteilgeometrien und konstruktiver Details. - Druckfeste Formteile
Titan-Graphitguss wird unter anderem für druckbeanspruchte Gehäuse und technische Komponenten eingesetzt. - Kundenspezifische Lösungen
Bauteile und Formen können gezielt auf die technischen Anforderungen der jeweiligen Anwendung abgestimmt werden.

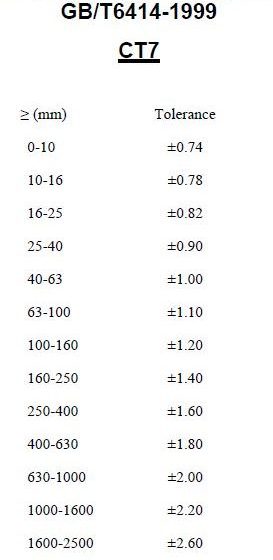

Fertigungstoleranzen im Titan-Graphitguss
Für Bauteile aus Titan-Graphitguss gelten abhängig von der jeweiligen Bauteilgröße definierte Fertigungstoleranzen. Die nachfolgend aufgeführten Standardtoleranzen orientieren sich an GB/T 6414-1999, Toleranzklasse CT7.
Die tatsächlich erreichbaren Toleranzen können von Bauteilgeometrie, Abmessungen und den individuellen Anforderungen des Bauteils abhängen.
| Nennmaß in mm | Toleranz |
|---|---|
| 0–10 | ±0,74 mm |
| 10–16 | ±0,78 mm |
| 16–25 | ±0,82 mm |
| 25–40 | ±0,90 mm |
| 40–63 | ±1,00 mm |
| 63–100 | ±1,10 mm |
| 100–160 | ±1,20 mm |
| 160–250 | ±1,40 mm |
| 250–400 | ±1,60 mm |
| 400–630 | ±1,80 mm |
| 630–1000 | ±2,00 mm |
| 1000–1600 | ±2,20 mm |
| 1600–2500 | ±2,60 mm |
Bauteile aus Titan-Graphitguss
Titan-Graphitguss ermöglicht die Fertigung unterschiedlichster kundenspezifischer Bauteile und Formteile. Das Verfahren eignet sich insbesondere für größere und geometrisch anspruchsvolle Titanbauteile sowie für druckbeanspruchte Gehäuse und technische Komponenten.
Die folgenden Bauteilbeispiele zeigen unterschiedliche Geometrien und Anwendungen, die im Titan-Graphitguss realisiert werden können.
Die Abbildungen wurden teilweise digital bzw. KI-gestützt optimiert und können in Details vom tatsächlichen Erscheinungsbild der Bauteile abweichen.
Einblicke in die Fertigung von Titan-Graphitguss
Die Herstellung von Bauteilen im Titan-Graphitguss stellt besondere Anforderungen an Werkstoff, Form und Gießprozess. Für die Bauteilgeometrie werden speziell gefertigte Graphitformen eingesetzt, in die das Titan unter Vakuum gegossen wird.
Von der Auslegung der Form bis zum fertigen Gussteil müssen die einzelnen Fertigungsschritte auf die Geometrie und die technischen Anforderungen des jeweiligen Bauteils abgestimmt werden. So lassen sich auch größere und komplexe Titanbauteile als kundenspezifische Lösungen realisieren.
Die folgenden Aufnahmen geben einen Einblick in die Fertigung und zeigen verschiedene Arbeitsschritte und Graphitformen aus der Praxis.
Die Abbildungen wurden teilweise digital bzw. KI-gestützt optimiert und können in Details vom tatsächlichen Erscheinungsbild der Bauteile abweichen.
Individuelle Titanbauteile für Ihre Anwendung
Sie planen ein Bauteil aus Titan und prüfen, welches Fertigungsverfahren für Ihre Anforderungen geeignet ist? Form & Technik unterstützt Sie bei der Auswahl einer passenden Lösung – vom Titan-Graphitguss bis zu weiteren Fertigungsverfahren für anspruchsvolle Titanbauteile.
Entscheidend sind unter anderem Bauteilgeometrie, Abmessungen, Werkstoffanforderungen und der vorgesehene Einsatzbereich. Sprechen Sie mit uns über Ihr Projekt und Ihre technischen Anforderungen.
