Titan Mikrostruktur
Die Mikrostruktur eines Titanwerkstoffs hat wesentlichen Einfluss auf seine mechanischen und technologischen Eigenschaften. Sie wird unter anderem durch die chemische Zusammensetzung, die Titanlegierung sowie durch Umformung, Wärmebehandlung und Abkühlbedingungen beeinflusst.
Je nach Werkstoff und Verarbeitung können unterschiedliche Gefügestrukturen entstehen. Diese wirken sich beispielsweise auf Festigkeit, Verformbarkeit, Ermüdungsverhalten und Temperaturbeständigkeit aus. Die Betrachtung der Mikrostruktur ist deshalb ein wichtiger Bestandteil bei der Beurteilung und Auswahl von Titanwerkstoffen für technisch anspruchsvolle Anwendungen.
Was versteht man unter der Mikrostruktur von Titan?
Unter der Mikrostruktur, häufig auch als Gefüge eines Werkstoffs bezeichnet, versteht man die innere Struktur eines metallischen Materials, die bei entsprechender Vergrößerung sichtbar gemacht und untersucht werden kann.
Bei Titan werden dabei unter anderem folgende Merkmale betrachtet:
- Korngröße: Größe der einzelnen Kristallkörner innerhalb des Werkstoffs.
- Kornform: Geometrische Ausbildung der einzelnen Körner.
- Kornverteilung: Anordnung und Größenverteilung der Körner innerhalb des Gefüges.
- Phasenverteilung: Anteil und räumliche Verteilung der vorhandenen Gefügephasen.
- Kristallografische Orientierung: Orientierung der einzelnen Kristallkörner innerhalb des Werkstoffs.
Diese Merkmale entstehen nicht zufällig. Sie werden sowohl durch die Zusammensetzung des Titanwerkstoffs als auch durch dessen Herstellungs- und Verarbeitungsgeschichte beeinflusst.
Bei Titan ist insbesondere das Verhältnis der Alpha- und Beta-Phasen von Bedeutung. Abhängig von Legierung und Temperatur können Titanwerkstoffe ein Alpha-, Beta- oder kombiniertes Alpha-Beta-Gefüge aufweisen.
Alpha-, Alpha-Beta- und Beta-Gefüge bei Titan
Titan kann abhängig von Temperatur und Legierungszusammensetzung in unterschiedlichen kristallinen Phasen vorliegen. Für die technische Einordnung von Titanwerkstoffen sind insbesondere die Alpha-Phase (α) und die Beta-Phase (β) von Bedeutung.
Bei Raumtemperatur liegt Reintitan überwiegend in der Alpha-Phase mit hexagonaler Kristallstruktur vor. Wird eine bestimmte Temperatur überschritten, wandelt sich das Gefüge in die Beta-Phase mit kubisch-raumzentrierter Kristallstruktur um. Die Temperatur, bei der diese Umwandlung erfolgt, wird als Beta-Transus-Temperatur bezeichnet und ist abhängig von der jeweiligen Titanlegierung.
Durch gezielte Legierungszusätze können die Alpha- oder Beta-Phase stabilisiert und damit die Eigenschaften des Werkstoffs beeinflusst werden. Daraus ergeben sich unterschiedliche Gruppen von Titanwerkstoffen:
- Alpha-Titanlegierungen: überwiegend Alpha-Gefüge; gute Korrosionsbeständigkeit und je nach Legierung gute Eigenschaften bei erhöhten Temperaturen.
- Alpha-Beta-Titanlegierungen: Kombination aus Alpha- und Beta-Phase; ermöglichen ein ausgewogenes Verhältnis verschiedener mechanischer Eigenschaften. Ein bekanntes Beispiel ist Titan Grade 5 (Ti-6Al-4V).
- Beta-Titanlegierungen: hoher Anteil beziehungsweise Stabilisierung der Beta-Phase; können hohe Festigkeiten erreichen und lassen sich je nach Legierung gezielt wärmebehandeln.
Welche Gefügestruktur sich ausbildet, hängt somit nicht allein von der chemischen Zusammensetzung ab. Auch Temperaturverlauf, Umformung, Wärmebehandlung und Abkühlgeschwindigkeit beeinflussen die spätere Mikrostruktur eines Titanwerkstoffs.
Wie sich die unterschiedlichen Gefüge- und Legierungstypen auf Festigkeit, Dichte, Korrosionsbeständigkeit und weitere Werkstoffeigenschaften auswirken, erläutern wir ausführlicher unter Materialeigenschaften von Titan.
Welche Faktoren beeinflussen die Mikrostruktur von Titan?
Die Mikrostruktur eines Titanwerkstoffs wird durch das Zusammenspiel von Legierungszusammensetzung, Temperatur und Verarbeitung bestimmt. Bereits Veränderungen einzelner Prozessparameter können dazu führen, dass sich Korngröße, Phasenanteile und Gefügestruktur verändern.
Zu den wesentlichen Einflussfaktoren gehören:
- Legierungszusammensetzung: Legierungselemente können die Alpha- oder Beta-Phase stabilisieren und dadurch die Ausbildung des Gefüges gezielt beeinflussen.
- Temperatur: Beim Erwärmen können Phasenumwandlungen stattfinden. Entscheidend ist insbesondere, ob und wie weit die jeweilige Beta-Transus-Temperatur überschritten wird.
- Wärmebehandlung: Durch definierte Temperatur- und Haltezeiten lassen sich Gefügestrukturen und damit bestimmte Werkstoffeigenschaften gezielt beeinflussen.
- Abkühlgeschwindigkeit: Langsames oder schnelles Abkühlen nach einer Wärmebehandlung kann zu unterschiedlichen Phasenanteilen und Gefügeformen führen.
- Umformung: Schmieden, Walzen und andere Umformverfahren verändern die vorhandene Kornstruktur und können die mechanischen Eigenschaften des Werkstoffs beeinflussen.
- Fertigungsprozess: Auch Gießen, additive Fertigung und weitere Herstellungsverfahren erzeugen aufgrund ihrer unterschiedlichen Temperaturverläufe charakteristische Ausgangsgefüge.
Die Mikrostruktur ist damit gewissermaßen das Ergebnis der gesamten Werkstoff- und Verarbeitungsgeschichte eines Titanbauteils. Zwei Bauteile aus einer vergleichbaren Titanlegierung können deshalb abhängig von Herstellung und Wärmebehandlung unterschiedliche Gefügestrukturen und damit unterschiedliche Eigenschaften aufweisen.
Wie beeinflusst die Mikrostruktur die Eigenschaften von Titan?
Die Mikrostruktur eines Titanwerkstoffs beeinflusst wesentlich, wie sich das Material unter mechanischer und thermischer Belastung verhält. Korngröße, Phasenanteile und deren Verteilung können deshalb einen direkten Einfluss auf die Eigenschaften eines Titanbauteils haben.
Zu den Eigenschaften, die durch die Mikrostruktur beeinflusst werden können, gehören unter anderem:
- Festigkeit: Gefügestruktur und Korngröße können die erreichbare Festigkeit eines Titanwerkstoffs wesentlich beeinflussen.
- Duktilität und Verformbarkeit: Die Verteilung von Alpha- und Beta-Phasen beeinflusst, wie gut sich ein Werkstoff plastisch verformen lässt.
- Ermüdungsverhalten: Bei dynamisch belasteten Bauteilen kann die Mikrostruktur Einfluss auf die Entstehung und Ausbreitung von Ermüdungsrissen haben.
- Bruchzähigkeit: Gefüge und Phasenverteilung beeinflussen den Widerstand eines Werkstoffs gegen die Ausbreitung vorhandener Risse.
- Temperaturverhalten: Die Stabilität der vorhandenen Gefügephasen spielt insbesondere bei Anwendungen unter erhöhten Temperaturen eine wichtige Rolle.
- Bearbeitbarkeit: Unterschiedliche Gefügestrukturen können sich auch auf Zerspanung, Umformung und weitere Bearbeitungsverfahren auswirken.
Die Beurteilung eines Titanwerkstoffs sollte deshalb nicht ausschließlich anhand seiner chemischen Zusammensetzung oder Grade-Bezeichnung erfolgen. Werkstoff, Mikrostruktur, Fertigungsverfahren und spätere Einsatzbedingungen müssen gemeinsam betrachtet werden, wenn ein Bauteil für eine technisch anspruchsvolle Anwendung ausgelegt wird.
Einen Überblick über Dichte, Festigkeit, Korrosionsbeständigkeit und weitere technische Merkmale finden Sie unter Materialeigenschaften von Titan.
Wie wird die Mikrostruktur von Titan untersucht?
Um die Mikrostruktur eines Titanwerkstoffs beurteilen zu können, wird in der Werkstoffprüfung üblicherweise eine repräsentative Probe aus dem Material entnommen und metallografisch präpariert. Die Probe wird dazu geschliffen, poliert und anschließend mit geeigneten Verfahren geätzt. Dadurch werden Korngrenzen, unterschiedliche Phasen und weitere Gefügemerkmale sichtbar.
Die präparierte Oberfläche kann anschließend beispielsweise mit einem Lichtmikroskop oder Rasterelektronenmikroskop (REM) untersucht werden. Je nach Untersuchungsverfahren lassen sich unter anderem Korngröße, Kornform, Phasenverteilung und charakteristische Gefügestrukturen beurteilen. Dadurch können Rückschlüsse auf den Werkstoffzustand sowie auf vorausgegangene Wärmebehandlungs- und Fertigungsprozesse gezogen werden.
Die Gefügeanalyse ist damit ein wichtiges Werkzeug der Werkstofftechnik. Sie hilft dabei, die Verbindung zwischen chemischer Zusammensetzung, Verarbeitung, Mikrostruktur und den resultierenden Materialeigenschaften eines Titanwerkstoffs besser zu verstehen.

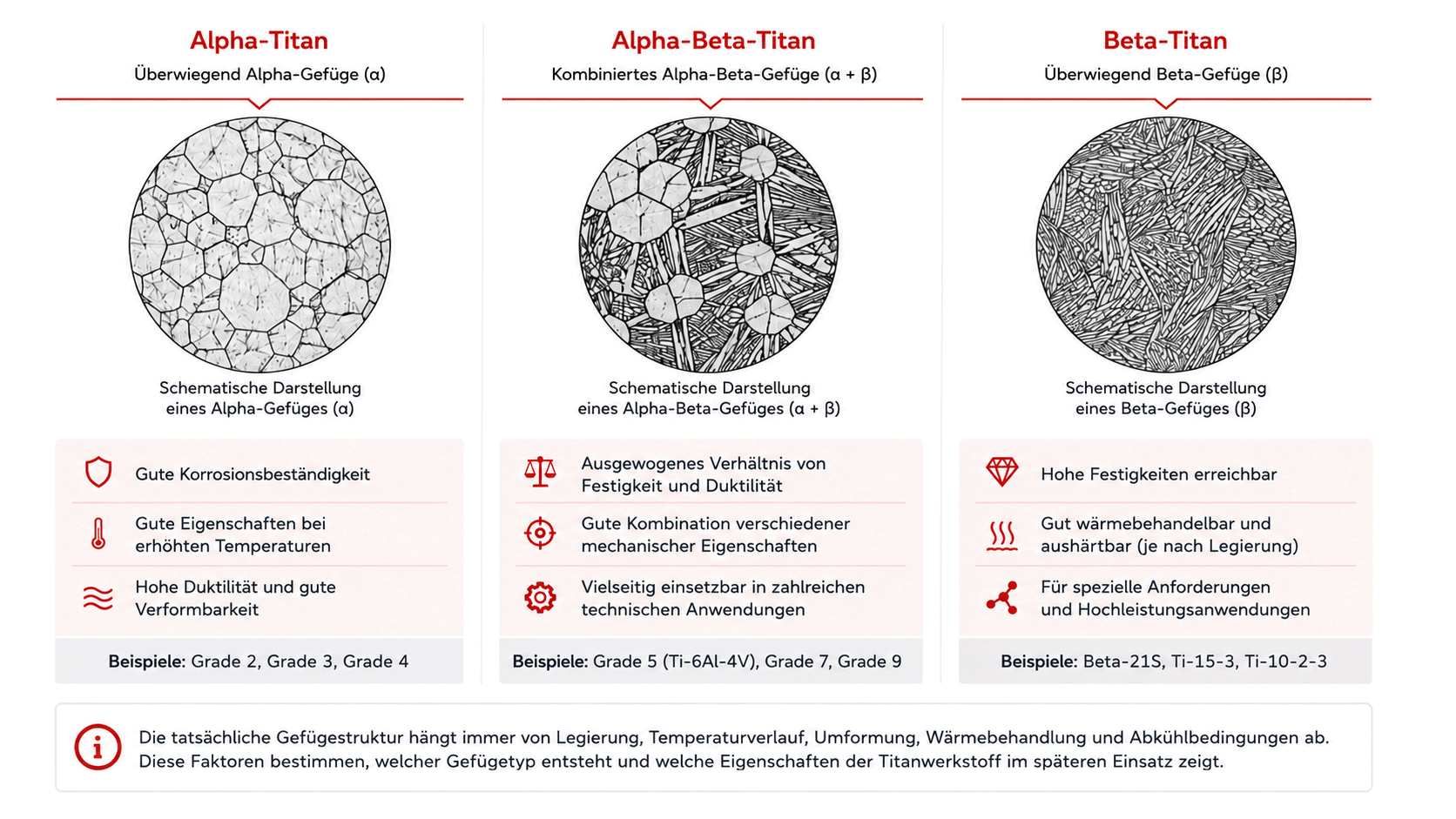

Mikrostruktur von Titan – Alpha, Alpha-Beta und Beta im Vergleich
Von der Mikrostruktur zum fertigen Titanbauteil
Die Mikrostruktur eines Titanwerkstoffs ist nicht nur für die werkstofftechnische Beurteilung relevant, sondern hat auch praktische Bedeutung für die Auslegung und Herstellung eines Bauteils. Titan Grade, Gefügezustand, Fertigungsverfahren und spätere Einsatzbedingungen müssen deshalb aufeinander abgestimmt werden.
Je nach Anwendung können unterschiedliche Anforderungen im Vordergrund stehen – beispielsweise hohe Festigkeit bei geringem Gewicht, Korrosionsbeständigkeit, Temperaturbeständigkeit oder eine gute Verarbeitbarkeit. Die Wahl des geeigneten Titanwerkstoffs sollte daher immer im Zusammenhang mit der vorgesehenen Bauteilgeometrie, den mechanischen Belastungen und dem eingesetzten Fertigungsverfahren erfolgen.
Form & Technik beschäftigt sich seit vielen Jahren mit Titan und unterschiedlichen Verfahren zur Herstellung anspruchsvoller Titanbauteile. Je nach Bauteil und Anforderung kommen unter anderem Titan-Feinguss, 3D-Druck. Titan-Graphitguss, Titan-Schmiedeteile, Titanrohre und kundenspezifische Titan-Zeichnungsteile zum Einsatz.
Häufige Fragen zu den Materialeigenschaften von Titan
Was versteht man unter der Mikrostruktur von Titan?
Die Mikrostruktur beschreibt den inneren Gefügeaufbau eines Titanwerkstoffs. Dazu gehören unter anderem Korngröße, Kornform, Kornverteilung, Phasenverteilung und die kristallografische Orientierung. Sie wird wesentlich durch die Legierungszusammensetzung sowie durch die Herstellung und Verarbeitung des Werkstoffs beeinflusst.
Welche Gefügearten gibt es bei Titan?
Bei Titan werden grundsätzlich Alpha-, Alpha-Beta- und Beta-Gefüge unterschieden. Welche Gefügestruktur sich ausbildet, hängt von der jeweiligen Titanlegierung sowie von Faktoren wie Temperatur, Wärmebehandlung, Umformung und Abkühlbedingungen ab.
Warum ist die Mikrostruktur für die Eigenschaften von Titan wichtig?
Die Mikrostruktur kann wesentlichen Einfluss auf Eigenschaften wie Festigkeit, Duktilität, Ermüdungsverhalten, Bruchzähigkeit und Temperaturverhalten haben. Deshalb ist neben der chemischen Zusammensetzung auch der Gefügezustand für die Beurteilung eines Titanwerkstoffs von Bedeutung.
Kann die Mikrostruktur von Titan gezielt verändert werden?
Ja. Durch Wärmebehandlung, Umformung und definierte Abkühlbedingungen lässt sich die Ausbildung der Mikrostruktur beeinflussen. Welche Behandlung geeignet ist, hängt von der jeweiligen Titanlegierung und den gewünschten Werkstoffeigenschaften ab.
Wie wird die Mikrostruktur eines Titanwerkstoffs untersucht?
Für die Gefügeanalyse werden Materialproben metallografisch präpariert und anschließend beispielsweise mittels Lichtmikroskopie oder Rasterelektronenmikroskopie (REM) untersucht. Dadurch lassen sich charakteristische Gefügemerkmale sichtbar machen und beurteilen.
